单片机终结者开发板 DIY 套件 自己焊接散件 51和AVR二合一 MINI-V4.0

促销！
(1 条用户评论)

¥ 58.0

单片机开发板 DIY 套件 散件 自己焊接 51+AVR MCUEND MINI-V4.0-淘宝网// // <![CDATA[
(function() {
var getScript = function(f,c){var e=document,d=e.createElement("script");d.src=f;if(c){for(var b in c){d[b]=c[b];}};e.getElementsByTagName("head")[0].appendChild(d)};
var sibUrl="//detailskip.taobao.com/json/sib.htm?itemId=18504435107&sellerId=65741244&prior=1&p=1&rcid=50008090&sts=340856834,1170936092164104196,216243150891565184,13589963721671683&price=5888&vd=1&skil=false&st=1&pf=1&al=false&ap=1&ss=0&free=0&defaultCityId=110100&ct=1";
if(g_config.RequstPrior!=="success"){var key=(function(){var params=location.search.substr(1).split("&");for(var i=0;i

51及52系列单片机的经典DIY开发板，【该板已经被全国各大院校接受并投入到教学中】，该板需要自己手工焊接，涉及直插元件和贴片元件，我们提供 所有电子元件+线路板+元件清单，使用者可以对照原理图自己做一套单片机开发板出来，这样有利于用户对单片机的理解更加深入。

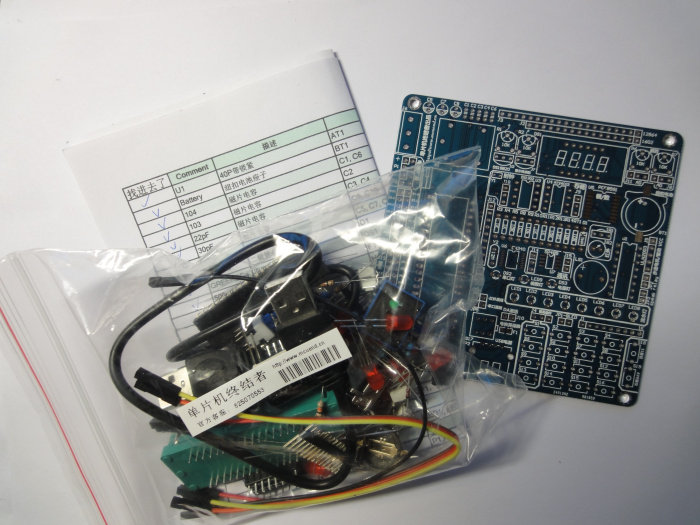

发货清单:

1、USB下载线 0.5米 1根

2、mini V4.0基板 1块

3、所有电子元件【元件清单见面表】 1套

4、原理图【PDF文件】、PCB图【PDF文件】 1张

5、跳线子 5个

6、杜邦线 4个

7、STC89C52 单片机芯片 1片

8、4.5G学习资料：MINI V4.0配套C程序、C语言视频教程、常用开发软件、protues仿真实例 【提供下载地址】 1套

库存 15891 件

SKU: KSIWN1920191 分类： ,

描述

这款是散件需要自己动手焊接请注意;含4个贴片元件，目的让你从DIP到SMD元件全部上手，未来的工作得心应手，下面的图片中我们有焊接步骤图，请认真阅读。

三合一下载，值得注意的只要用一根USB线就可以完成STC51系列单片机的下载。

完美兼容WIN7 64位操作系统。

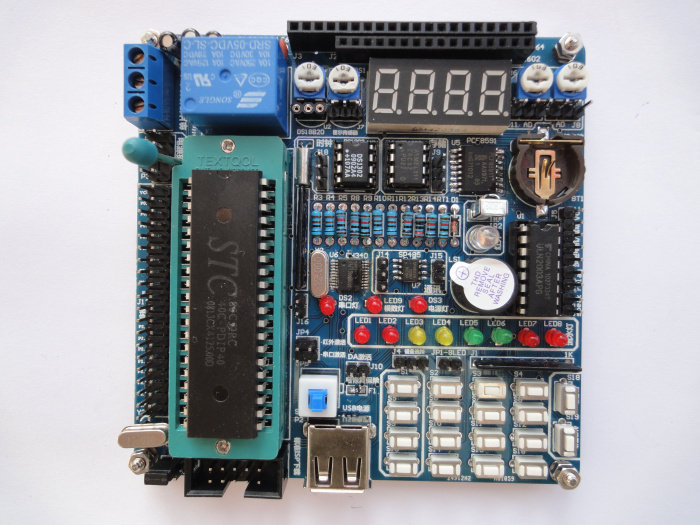

部件说明，各部份模块框架，如上图所指，Mcuend-Mini 1.0。

主板集成以下独立模块：

-1602液晶显示功能16P插座

-12864液晶显示功能12P插座

-蜂鸣器 报警电路

-电源开关

-复位电路

-纽扣电池用于提供DS1302电源，掉电存储时钟时间

-8位LED小灯电路，可用于花样流水灯等实验

-PCF8591芯片用于4路独立的AD采集和一路DA输出

-一位18B20温度采集电路

-32位以上IO口扩展接口

-485接口传输功能

-Ch340T高速下载芯片

-EA高电位选择，可以用于选择片外存储模式

-霍尔传感器接口电路

-键盘二合一：独立键盘和矩阵键盘任意选择

-标准ISP下载接口

-USB二合一：USB电源供电+串口下载

-DS1302时钟芯片

-红外遥控发送接收电路

-ULN2003芯片驱动数码管和预留步进电机接口

-四位数码管显示

-1路继电器输出

-锁紧插座，方便更换芯片，实现批量烧写芯片功能



-24C02存储芯片 i2c

-自恢复保险丝，保护电脑主板因线路板故障烧坏，当电路短路，或者电路异常时自动断开供电电源，防止电路烧坏，恢复正常时保险丝自动恢复常态，免去更换保险丝的繁琐劳动

-电源扩展接口模块，提供四位“+”，四位“-”

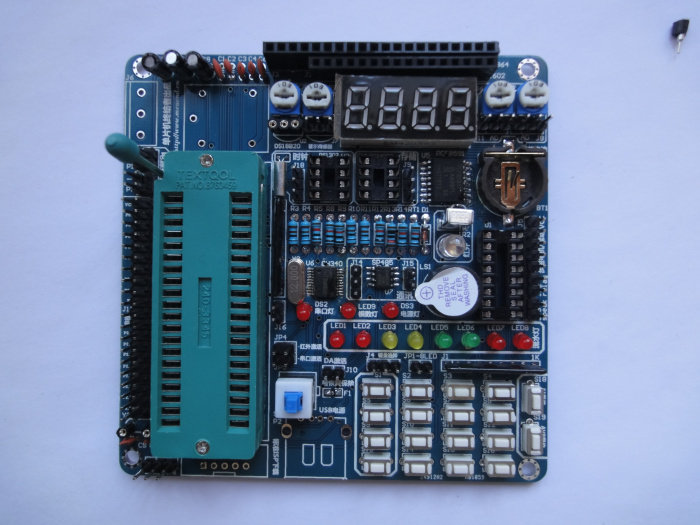

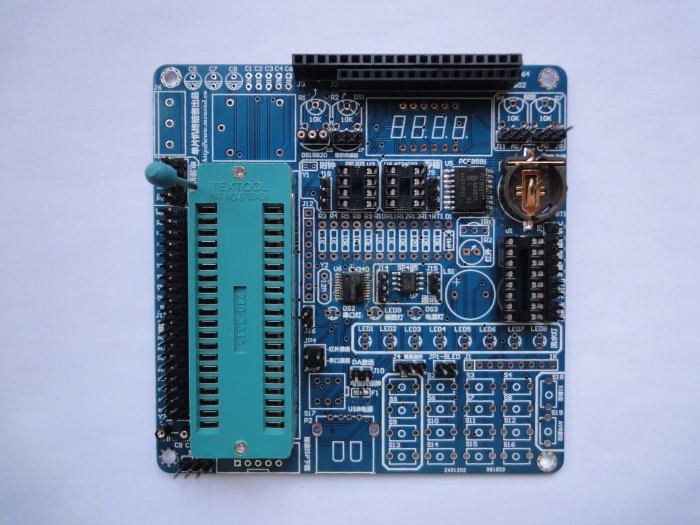

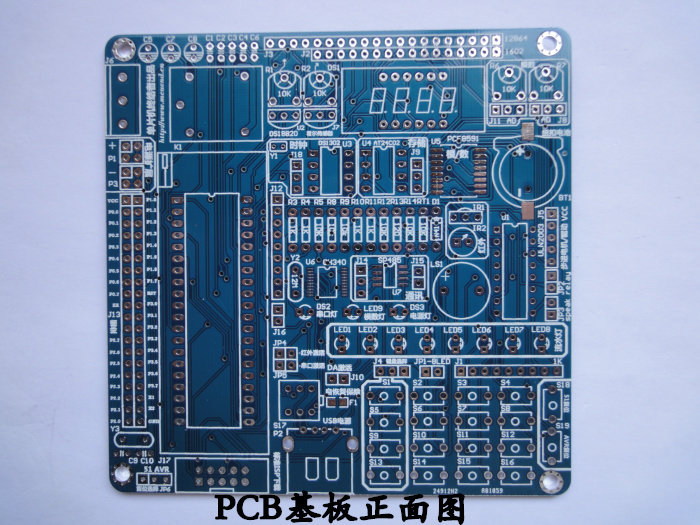

基板正面，基板，华丽外观，军工品质，保证质量。

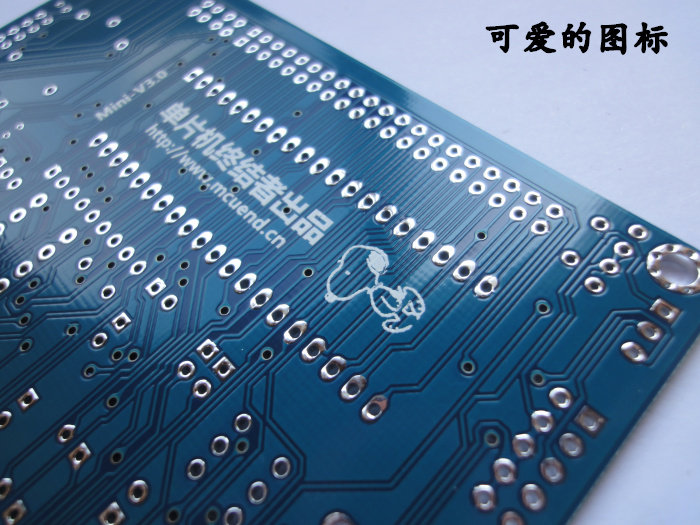

基板反面，基板，华丽外观，军工品质，保证质量。

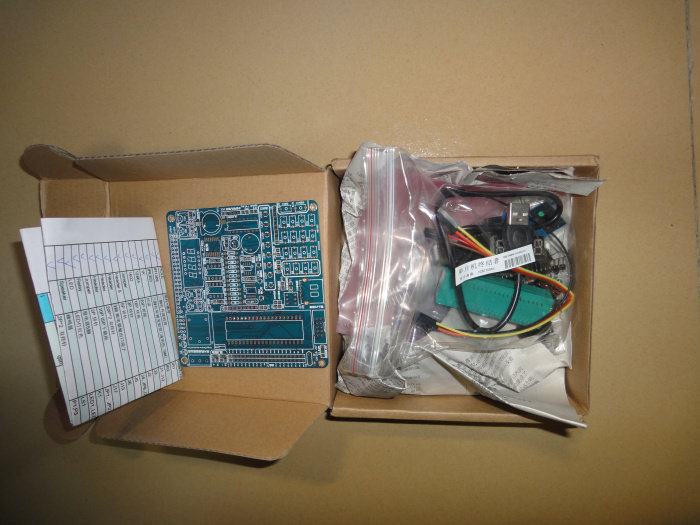

拍下该产品发货清单包含以下器件：



1、USB下载线  0.5米  1根

2、mini V3.0基板 1块

3、所有电子元件【元件清单见面表】 1套

4、原理图【PDF文件】、PCB图【PDF文件】 1张

5、跳线子 5个

6、杜邦线  4个

7、STC89C52 单片机芯片 1片

8、4.5G学习资料：MINI V3.0配套C程序、C语言视频教程、常用开发软件、protues仿真实例 【提供下载地址】    1套

元件清单如下

Comment 描述 Designator 封装 Quantity
U1 40P带锁紧 AT1 ZIF40 1
Battery 纽扣电池座子 BT1 cr1220 1
104 磁片电容 C1, C6 cap 2
103 磁片电容 C2 cap 1
22pF 磁片电容 C3, C4 cap 2
30pF 磁片电容 C9, C10 cap 2
10uF 电解电容 C5, C7, C8 cd4 3
1N4148 二极管4148 D1 DIODE0.3 1
GREENDD4 四联小共阴数码管 DS1 四联数码管共阴小 1
500mA 保险丝0805 F1 0805 1
HOLE 铜柱+螺母 Hole1, Hole2, Hole3, Hole4 hole1 4
IR1308 三脚红外接收管 IR1 红外接收管 1
IRLED 三脚红外接发射管[fusion_builder_container hundred_percent=”yes” overflow=”visible”][fusion_builder_row][fusion_builder_column type=”1_1″ background_position=”left top” background_color=”” border_size=”” border_color=”” border_style=”solid” spacing=”yes” background_image=”” background_repeat=”no-repeat” padding=”” margin_top=”0px” margin_bottom=”0px” class=”” id=”” animation_type=”” animation_speed=”0.3″ animation_direction=”left” hide_on_mobile=”no” center_content=”no” min_height=”none”][透明色 5MM] IR2 IRled 1
1K 排阻 J1, J12 sip9 2
12864 20P排座 J3 SIP20 – duplicate 1
1602 16P排座 J2 SIP16 – duplicate 1
Jumper 3P排针 J4, JP6,J7,J8,J9,J11,J14,J18 SIP3 2
Header 5 5P排针 J5 sip5 1
Header 3脚断电器输出口座子 J6 3脚插座 1
Header 20P*2双排针 J13 SIP40 – duplicate 1
Header 10P ISP下载座 J17 5*2p 1
Jumper 2P排针 JP1，JP2，JP3，JP4，JP5,J10，J15，J16 SIP2 8
Relay 继电器5脚 K1 SRD_5 1
LED LED灯红色 LED1, LED2, LED3, LED4, LED5, LED6, LED7，LED8，LED9，DS2，DS3， LED 11
Speaker 蜂鸣器 LS1 BELL 1
2P*2 双排针 P1,P3 HEADER2*2 2
USB座 P2 usb 1
10K 色环电阻 R1, R2, R6, R7 可变电阻 4
1K 色环电阻 R3, R4, R11 AXIAL0.3 3
10K 色环电阻 R5, R8, R9, R12, R14, RT1 AXIAL0.3 6
390 色环电阻 R10 AXIAL0.3 1
120 色环电阻 R13 AXIAL0.3 1
KEY 2脚按钮 S1, S2, S3, S4, S5, S6, S7, S8, S9, S10, S11, S12, S13, S14, S15, S16,S18,S19 AN46 18
自锁开关 S17 自锁开关 1
ULN2003 16脚座子和2003芯片 U1 dip16 1
DS18B20 3P圆孔座子 U2 18b20 1
DS1302 4脚座子和1302芯片 U3 dip8 1
AT24C02 4脚座子和24C02芯片 U4 dip8 1
PCF8591 16P贴片芯片PCF8591 U5 so16w 1
CH340 20P贴片芯片CH340 U6 SSOP20 1
SP485 4P贴息芯片SP485 U7 so-8 1
32768 32768晶振 Y1 32768 1
12M 晶振12M Y2,Y3 晶振 2



***********************************************************************************************

我们虽然刚上路，但是我们一直在努力，请看一下我们的商品的关注度

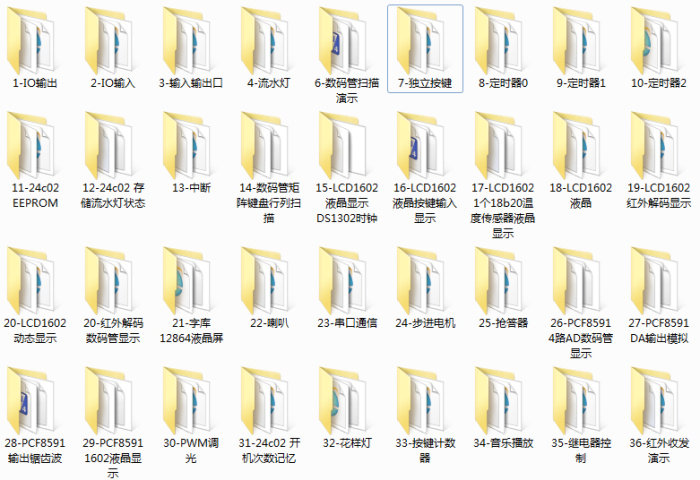

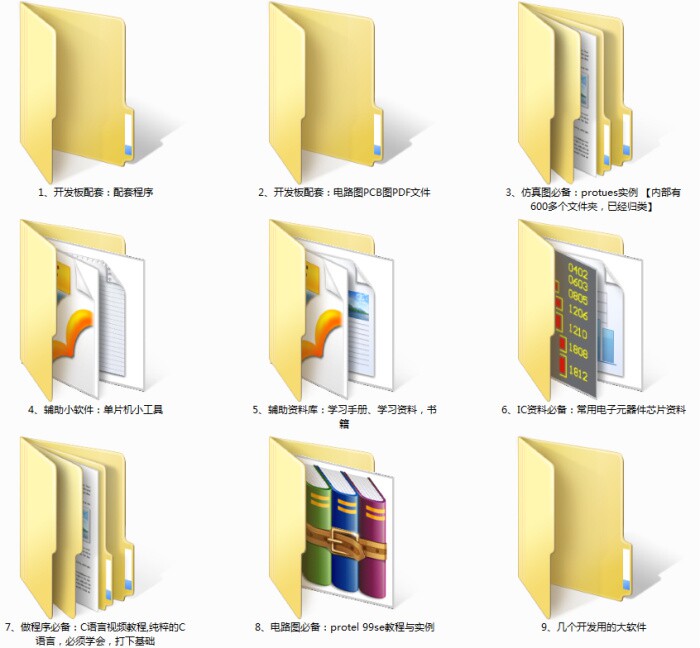

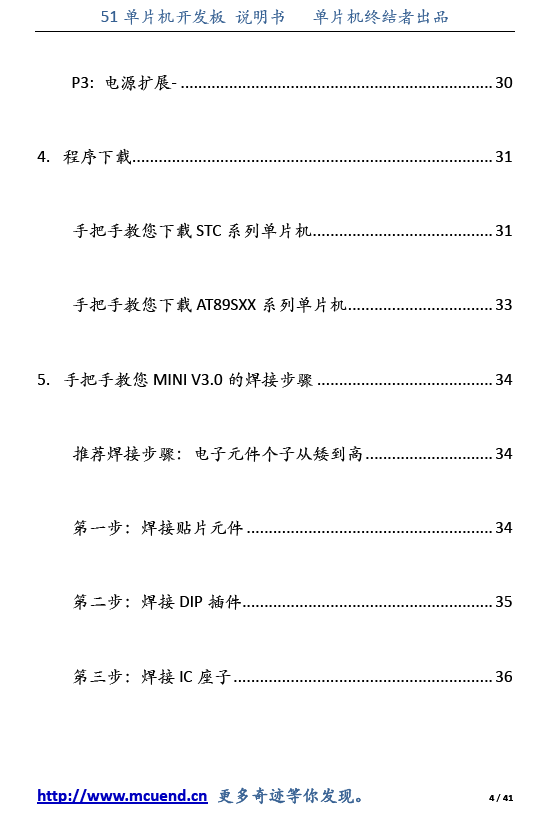

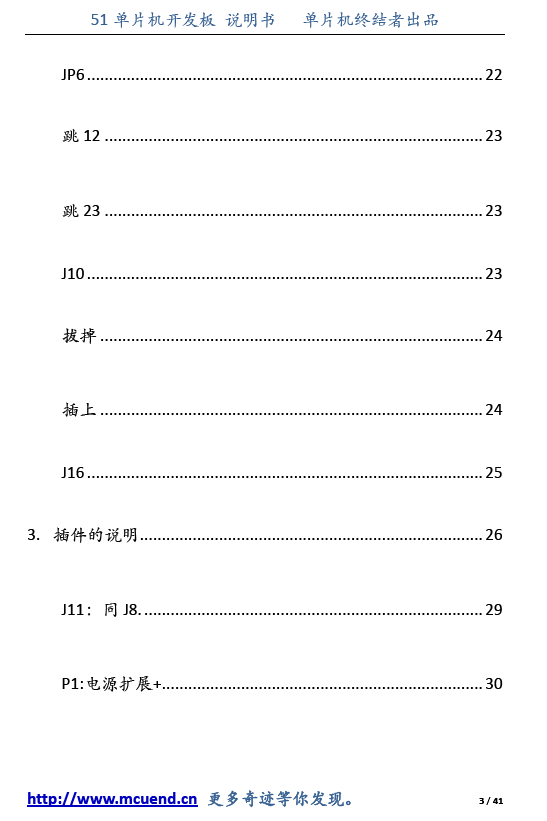

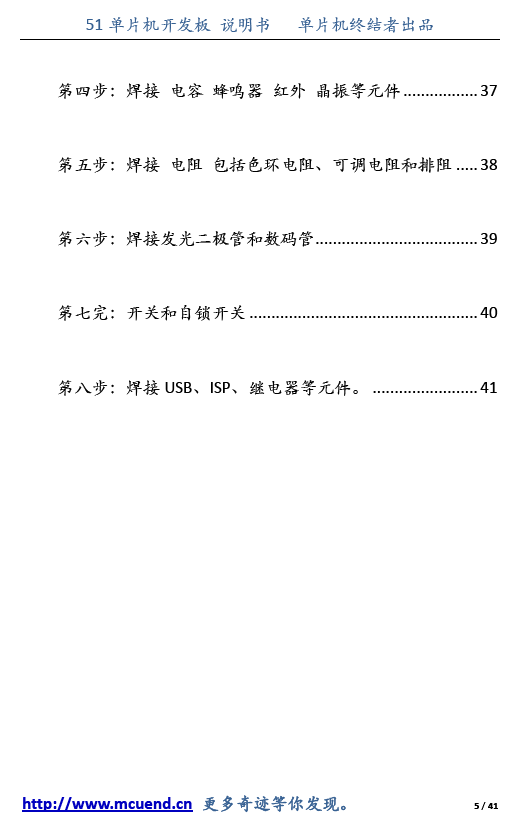

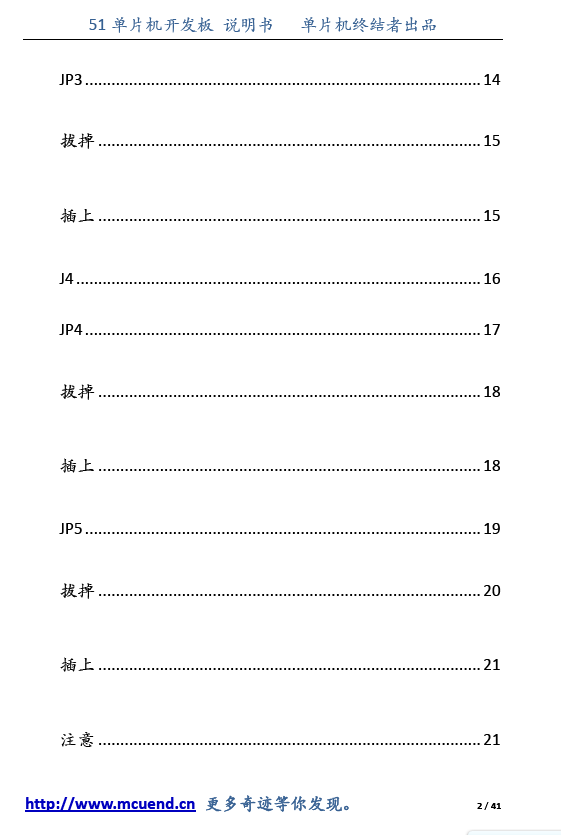

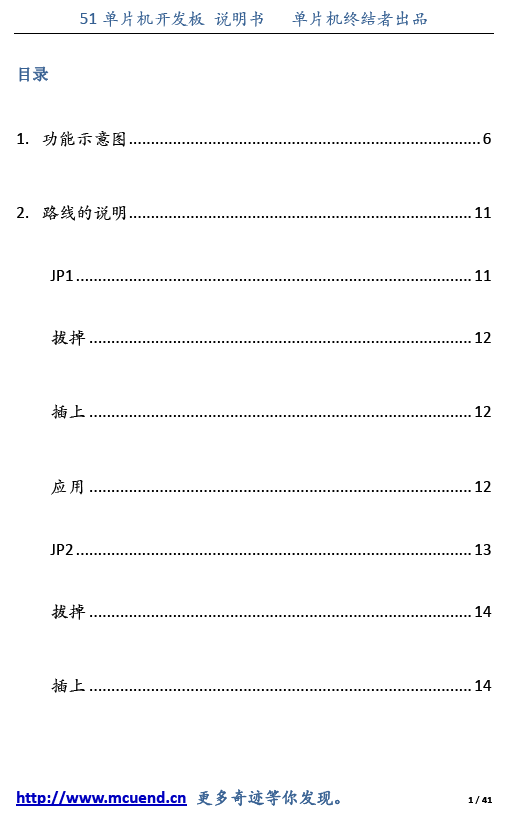

送的资料：总目录

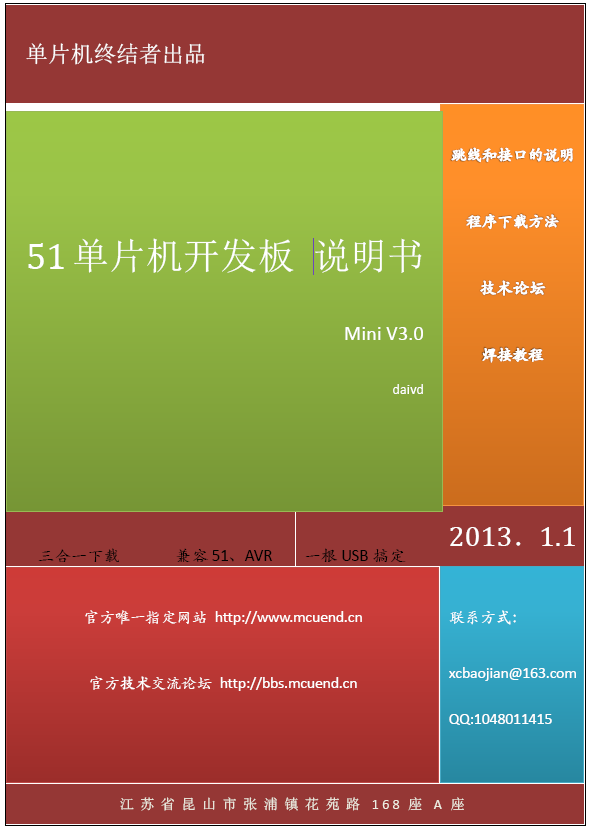

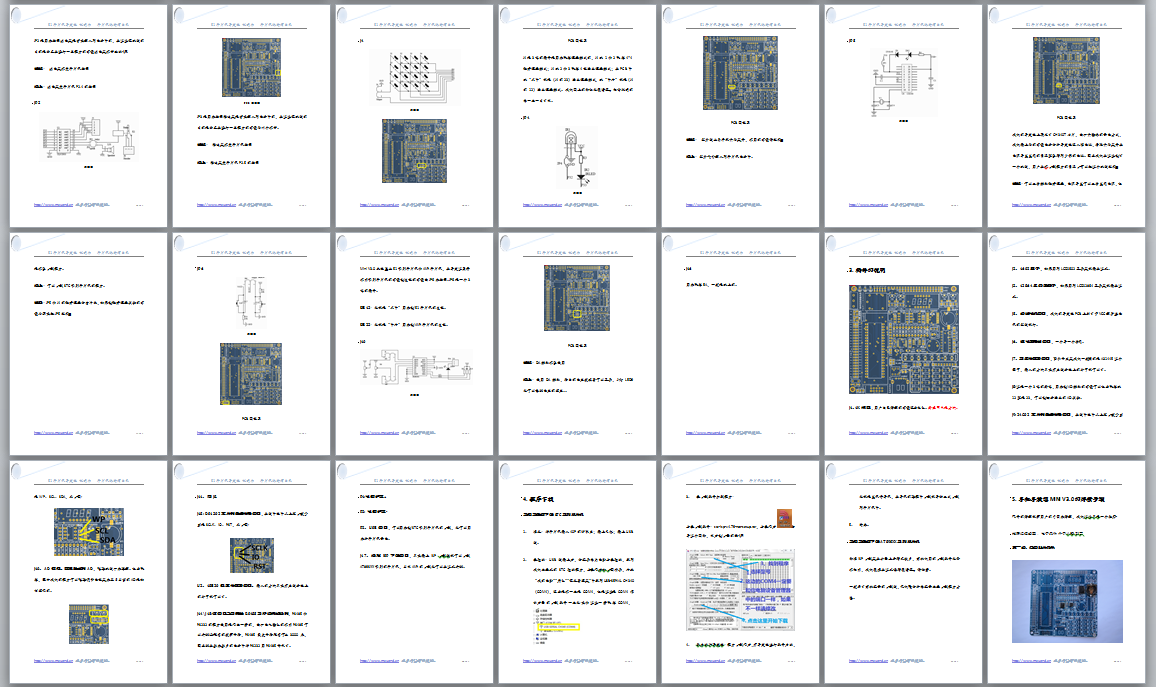

开发板配套说明书详细描述了跳线的使用、程序下载流程、DIY焊接教程等。

送的资料：protues仿真

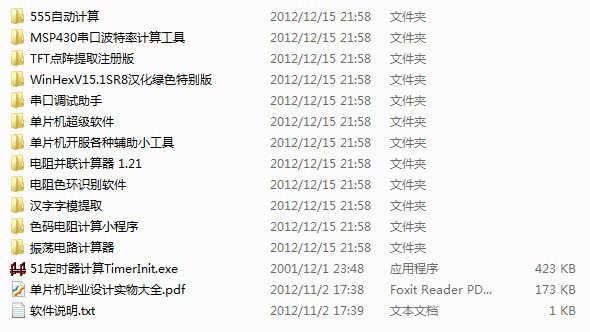

送的资料：开发软件 小软件

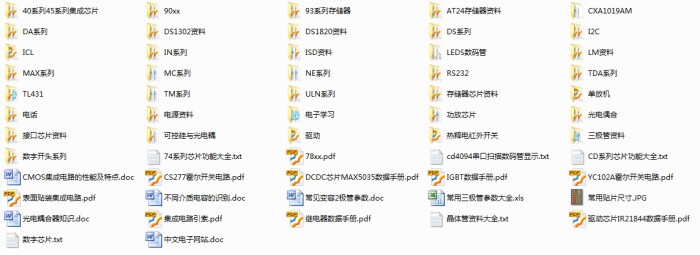

送的资料：常用的IC资料


***********************************************************************************************

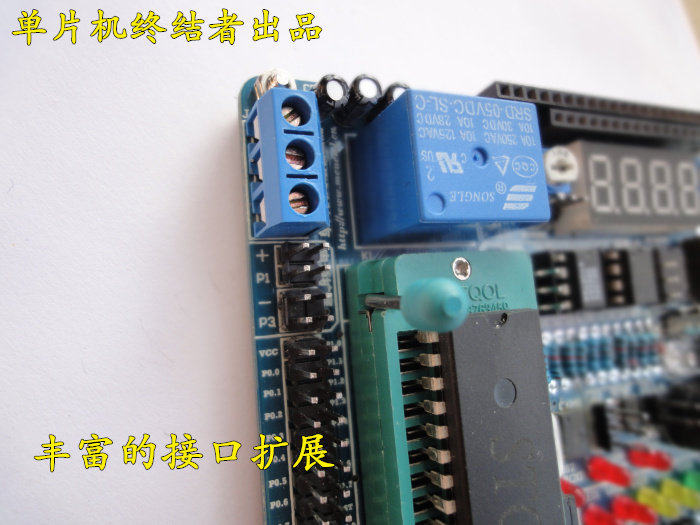

电源+IO扩展，设计在左上角方便用户习惯性的按下，IO扩展满足32个以上的IO口的扩展。



简单明了的中文标注，使你看一眼就知道怎么使用

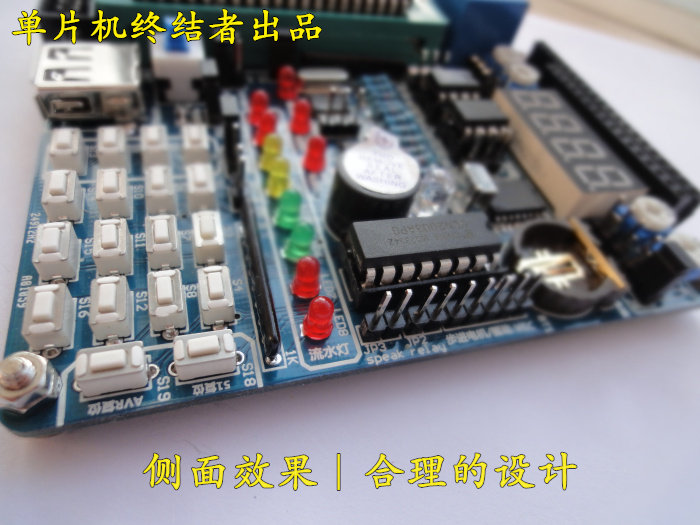

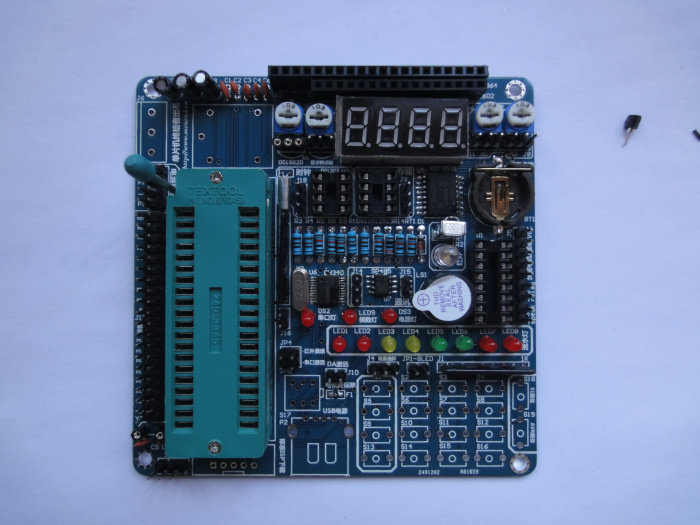

侧面效果图，华丽的外观，白色的按键，复位兼容AVR\51.

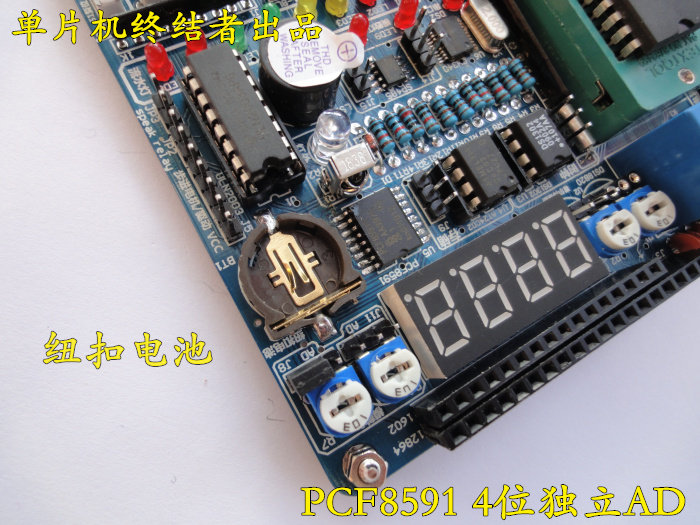

纽扣电池为DS1302提供电源，存储时间

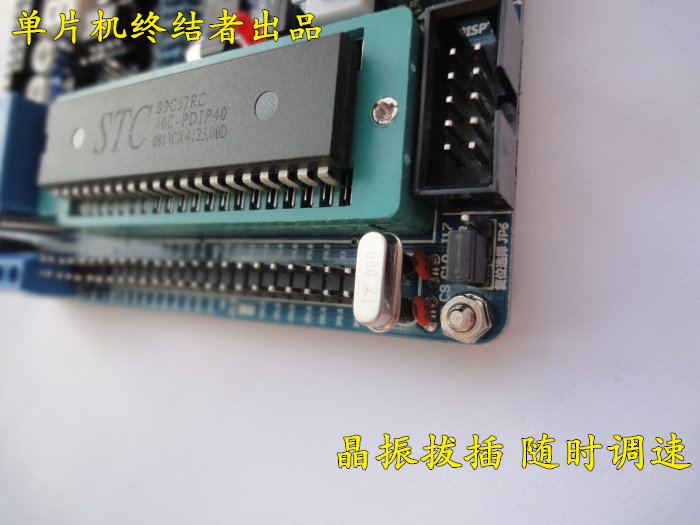

可更换的晶振，拔插晶振，换个晶振可以改变单片机的运行速度，晶振越大速度越大，但要注意时序!



侧面效果图，华丽奉献，质感

***********************************************************************************************

本店推荐焊接步骤：电子元件个子从低到矮

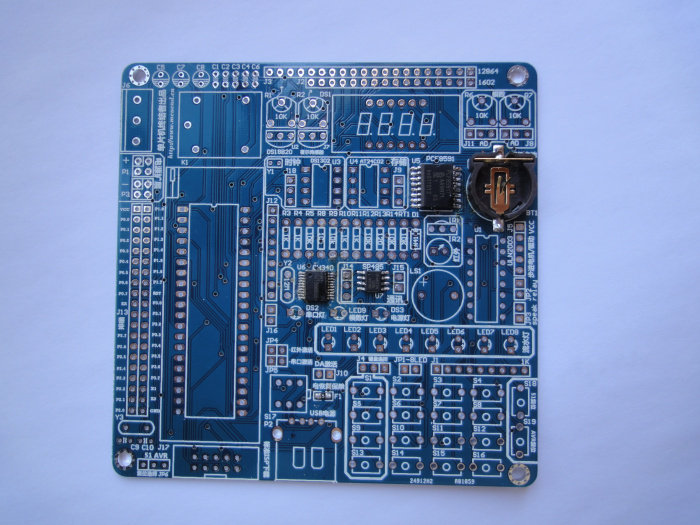

第一步：焊接贴片元件

第二步：焊接DIP插件

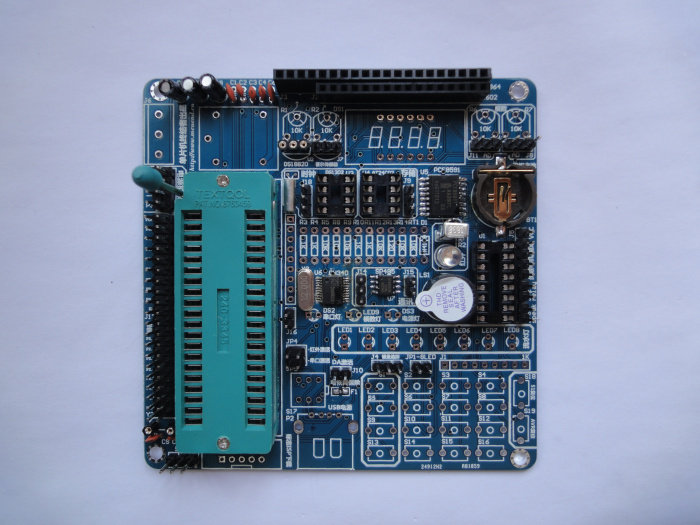

第三步：焊接IC座子

第四步：焊接 电容 蜂鸣器 红外 晶振等元件

第五步：焊接 电阻 包括色环电阻、可调电阻和排阻

第六步：焊接发光二极管和数码管

第七完：开关和自锁开关

第八步：焊接USB、ISP、继电器等元件。



最后不得不提的是我们的一个买家很热心，给我们做了一套很详细的焊接过程，大家可以学习一下，非常感谢这位买家的分享：

http://bbs.mydigit.cn/read.php?tid=554398&page=1[/fusion_builder_column][/fusion_builder_row][/fusion_builder_container]

其他信息

重量 0.2 公斤
尺寸 10 × 10 × 1.6 毫米
